1. ¿Qué es una mufa de fibra óptica?

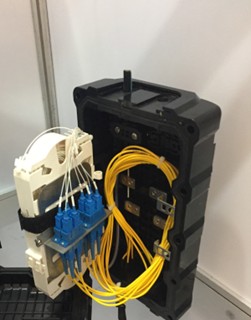

Las mufas de fibra óptica, también llamadas cajas o cierres de empalme, son dispositivos que protegen, organizan y alojan las fibras ópticas empalmadas en una red de telecomunicaciones. Estas cajas evitan el ingreso de agua, polvo y otros agentes ambientales, asegurando la integridad de las señales ópticas en puntos críticos de la red.

2. Historia y Evolución

Los sistemas de fibra óptica empezaron a desarrollarse y comercializarse ampliamente desde los años 70 y 80, cuando la fibra óptica comenzó a sustituir cables de cobre en comunicaciones por su alta capacidad y baja atenuación. A medida que las redes crecieron, se hizo necesario un tipo de protección robusta para los empalmes de fibra, naciendo así las mufas o cierres de empalme. Aunque no existe una fecha exacta de “invención” de las mufas, su desarrollo fue paralelo al despliegue masivo de redes troncales y de acceso basadas en fibra óptica desde finales del siglo XX.

3. Principales tipos de Mufas

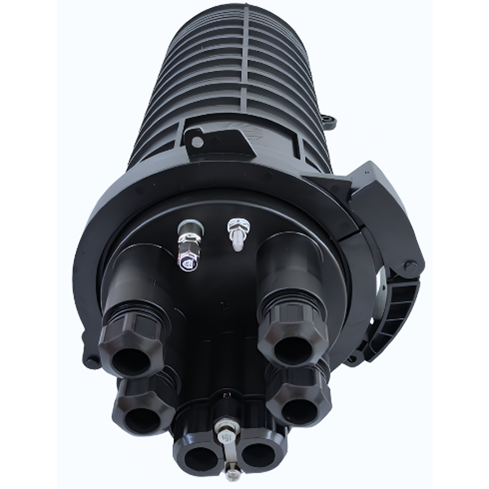

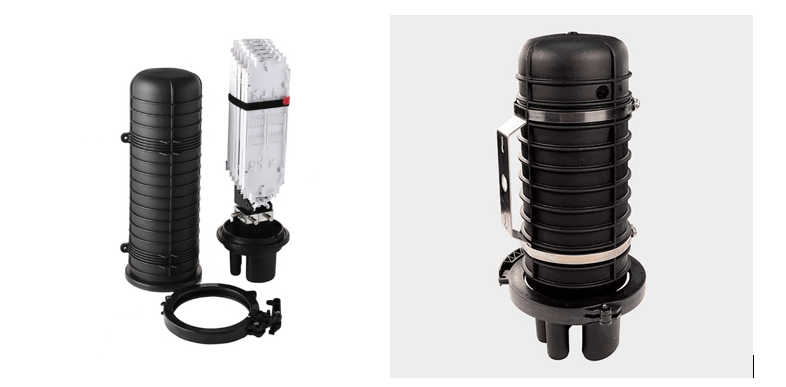

Mufas Tipo DOMO (Vertical)

Las mufas tipo domo tienen forma cilíndrica y se instalan verticalmente. Son quizás las más comunes para redes de planta externa por su versatilidad.

Este tipo de mufa tiene una capacidad desde 24 hasta 288 hilos según modelo. Además tiene un sellado hermético contra agua, polvo y rayos UV, con protección IP65–IP68, es lo más común utilizado.

Permite organizar múltiples bandejas de empalmes. El uso de la mufa tipo domo, comúnmente es para conexiones troncales y derivaciones en redes FTTH/FTTC, instalaciones aéreas, subterráneas, en ductos o en postes.

A) Mufa Domo con Cierre Mecánico

Es una mufa cuyo sistema de sellado se realiza mediante empaques de goma, anillos de sellado (O-ring), abrazaderas, tornillos o broches mecánicos, sin necesidad de aplicar calor.

Algunas características importantes se ven en sellado mediante gomas elastoméricas o siliconadas, un sistema de apertura y cierre reutilizable, además, no requiere herramientas especiales (solo herramientas manuales) y la instalación es rápida. Comúnmente tienen un grado de protección típico: IP65 – IP68. Permite reapertura para mantenimiento o ampliación, es compatible con entradas múltiples (puertos redondos y ovales) y tiene una vida útil típica: 15–25 años (según fabricante).

B) Mufa Domo con Cierre Termo contraíble

Es una mufa cuyo sellado se realiza mediante mangas termo contraíbles, que al aplicar calor (pistola de aire caliente o soplete) se contraen y sellan herméticamente el punto de entrada del cable.

Algunas características importantes son el sellado mediante manga con adhesivo interno termofusible. También requiere aplicación de calor controlado ya que las mangas nos pueden soportar un calor excesivo, esta mufa tiene un sellado permanente (no reutilizable), su excelente hermeticidad ayuda a tener un grado de protección IP68 y una alta resistencia a ambientes severos. Comúnmente tiene una vida útil: 20–30 años.

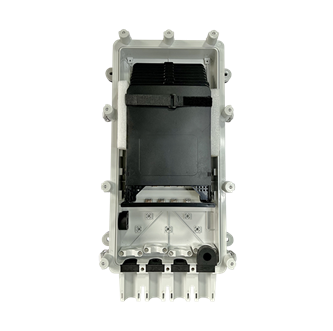

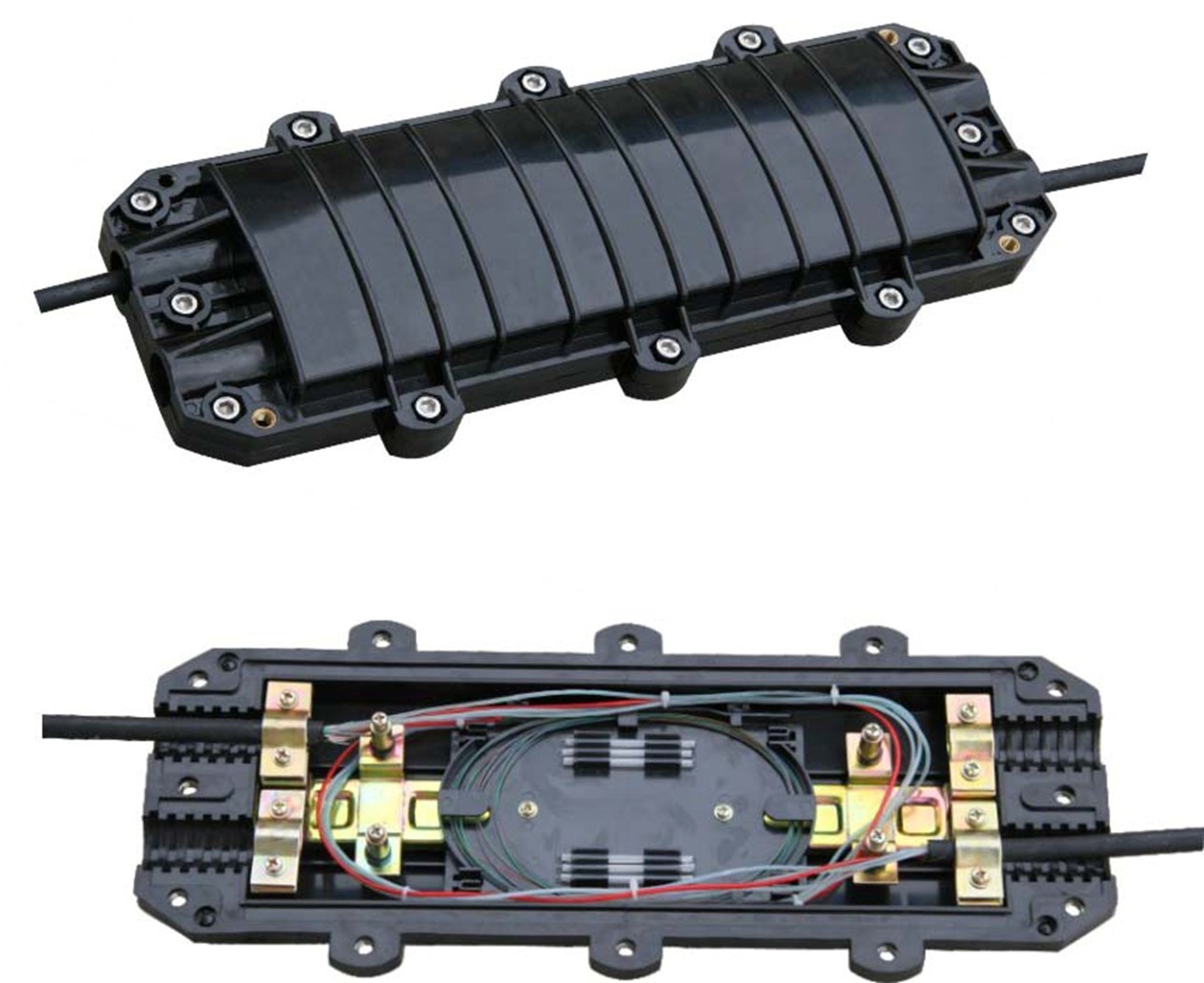

Mufas Tipo horizontal

Las mufas horizontales son cajas que se disponen de forma plana u “inline”, ideales para espacios reducidos o instalaciones embebidas. Comúnmente también utilizado sujeto a cables autosoportantes.

Algunas características importantes es su diseño rectangular y horizontal que facilita acceso y mantenimiento. Tiene una unas capacidades típicas desde 24 hasta 48 hilos y más en variantes especiales. Esta mufa es generalmente usada en cámaras subterráneas o paredes, cable o postes.

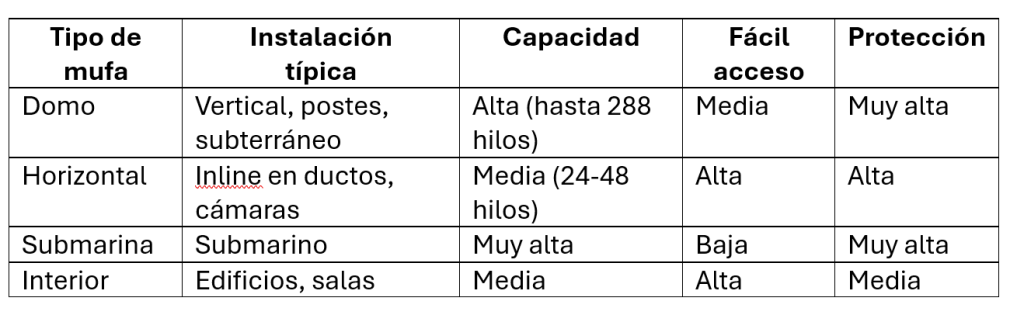

Variedades de Mufas según aplicación

A) Mufas para exterior

Diseñadas con materiales resistentes a la intemperie (rayos UV, lluvia, viento). Se emplean en postes, aéreas o canalizaciones para redes metropolitanas.

B) Mufas para interior

Más compactas, a menudo con menor grado de protección ambiental (IP), usadas en oficinas, edificios o centros de datos.

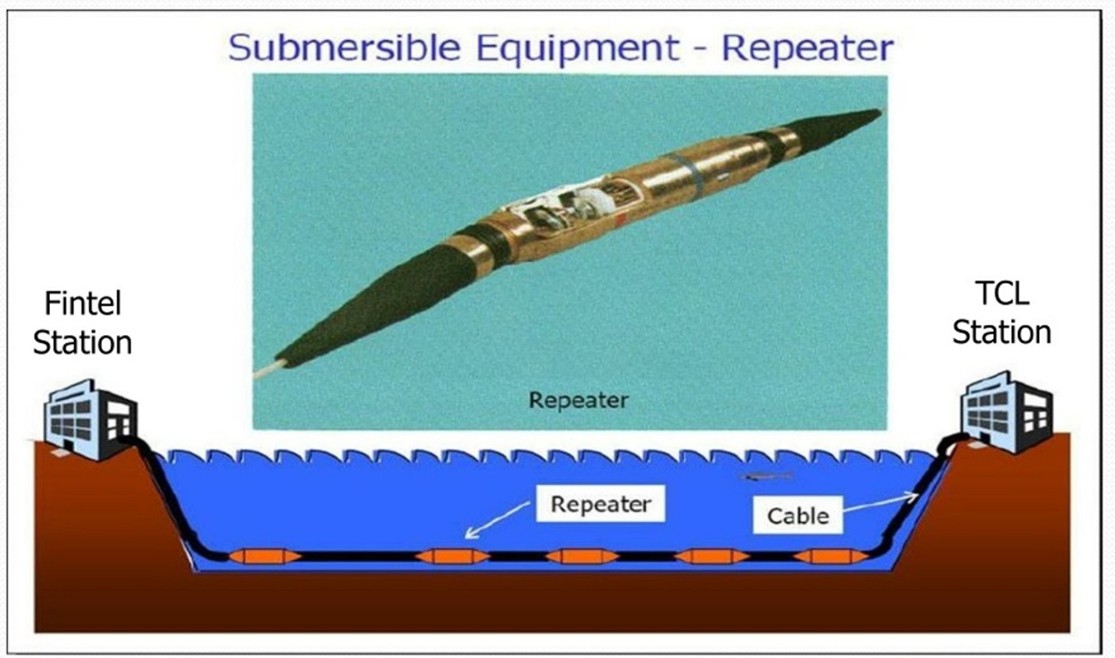

B) Mufas submarinas

Especiales para cables submarinos de fibra óptica, con sellos más robustos para presión y corrosión marina — aunque estas suelen ser diseños industriales mucho más complejos que las mufas convencionales de planta externa.

B) Mufas para enterrado

Diseñadas para funcionar en suelo directamente, resistiendo humedad y presión del terreno, protegiendo las fibras de condiciones adversas.

4. ¿Qué es el sangrado en una mufa?

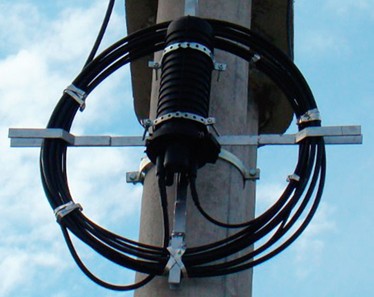

El sangrado de fibra óptica (a veces llamado “despliegue” o bleeding) es la técnica o proceso de extender una fibra continua a través de la mufa sin empalmarla allí, para permitir que siga su ruta hacia otra mufa o equipo sin interrumpirla. Esto se hace manteniendo cierto tramo de fibra en el interior de la mufa con cuidado y protección, evitando que intervenga físicamente en el punto de empalme, pero usando la mufa como paso o nodo de tránsito.

Este concepto es crucial en redes donde no se desea empalmar todas las fibras en cada punto, sino que algunas deben “continuar” hacia otros puntos manteniendo integridad de señal y protección.

10. Conclusión

Las mufas de fibra óptica son elementos esenciales para garantizar la continuidad, protección y organización de redes de fibra. La elección entre un tipo u otro depende del entorno de instalación, la capacidad requerida y la facilidad de mantenimiento. Desde las robustas mufas tipo domo hasta los más compactos horizontales, cada diseño responde a necesidades específicas dentro de la infraestructura de telecomunicaciones moderna.

Si necesitas más información respecto a todos los modelos de mufas de fibra óptica que tenemos en stock, contacta a tu ejecutivo de negocios o escríbenos a contacto@transworld.pe
